细说临床硅橡胶取模中最容易出现的问题

取模是牙医在给患者治疗时候经常要做的一件事情，而取的模型好坏与也与后期的修复有很大的关系，但在取模的时候，可能会因为一些小的细节导致模型出现问题，下面给大家介绍临床硅橡胶取模最容易出现的问题、原因及对策。

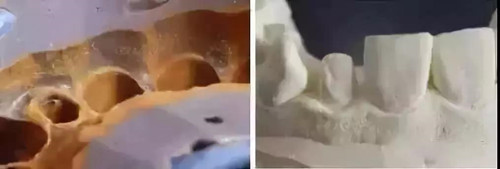

1 取模后出现分层现象

可能原因：初次印模被唾液或血液污染
对策：清洗干燥初次印模

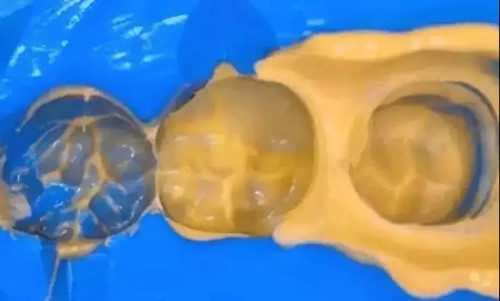

2 取模后出现角型缺损

可能原因：托盘就位速度过快
对策：托盘缓慢就位

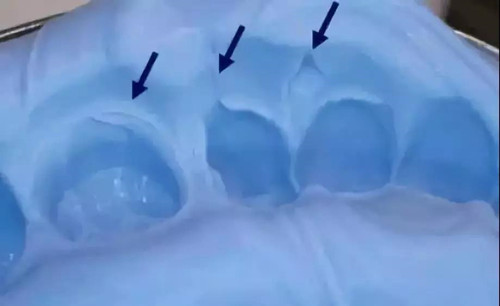

3 位置错误

可能原因：初次印模再次就位时没有置于原来的位置。
对策：确定初次印模放在正确的位置。(可事先在印模上做标记)

4 二次印模提前固化

可能原因：口腔中的高温度使事先放入的二次印模在托盘放入口腔前已经开始固化。
对策：确定托盘入口腔前，已置入口腔中的二次印模尚未固化。

5 固化延迟(手调初次印模)

可能原因：乳胶手套因为包含含硫化合物会影响铂催化剂，从而影响固化。
对策：使用聚乙烯手套或塑胶手套或者把手洗干净混合。

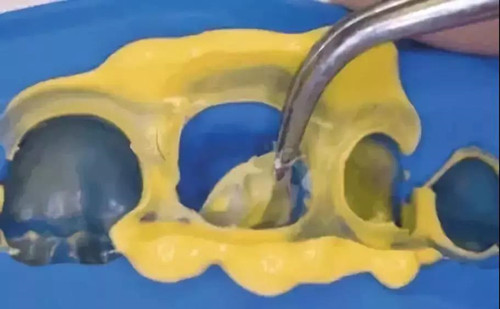

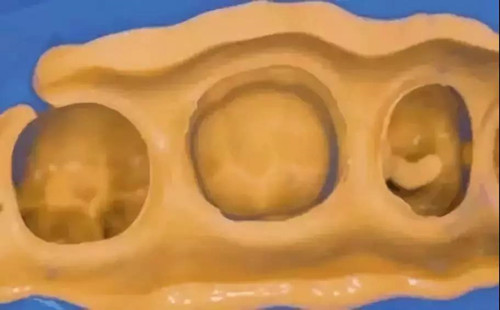

6 二次印模太厚

可能原因：初次印模修正不够
对策：广泛地修正初次印模

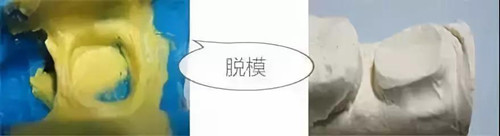

7 回吸现象

可能原因：二次印模压模保持时间太短，导致回吸现象。
对策：二次取模压到底后保存至少1分钟以上，才能减压。

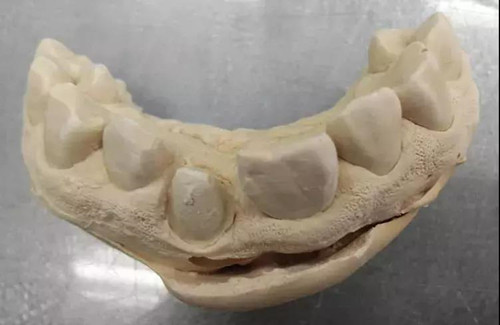

8 模型表面不光滑



可能原因：灌模时间太早。（一般取模后30分钟才能灌模）
对策：等到硅橡胶完全固化后再灌注石膏。

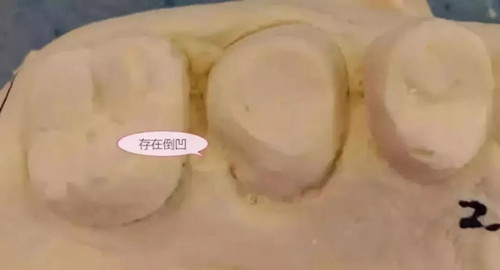

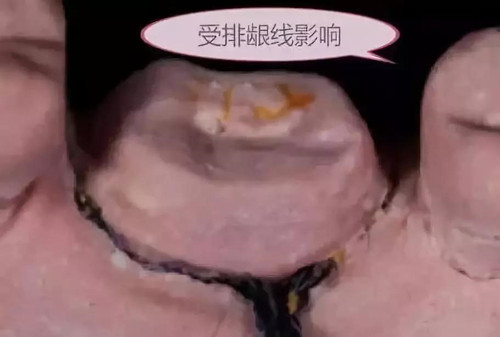

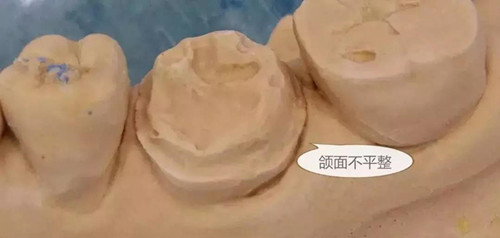

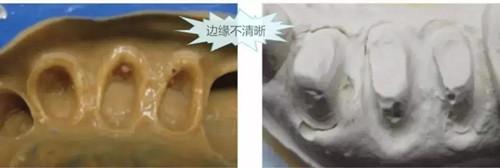

    快来认领你们的硅橡胶取模

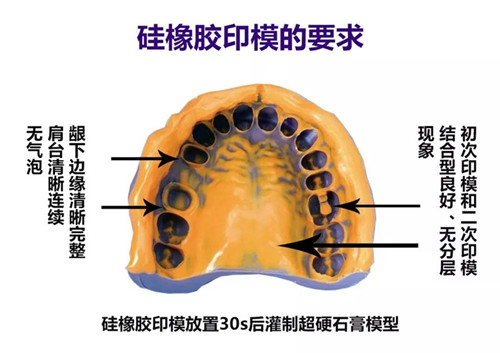

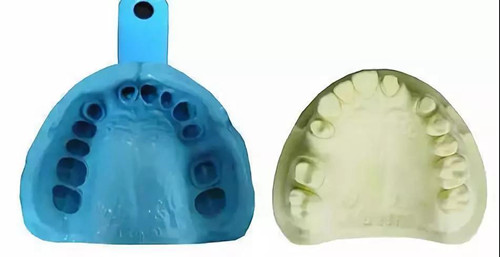

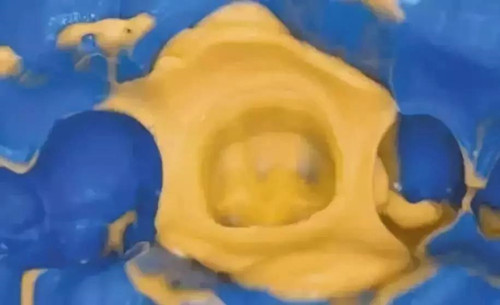

 来看看标准的硅橡胶取模是怎样的

博瑞特美学修复中心
想了解更多精彩内容请关注博瑞特义齿官网：www.brtchina.com。相关内容资讯欢迎拨打电话:0591-83595526；13615032255；13067236885；
